ZR

Résistance bobinée de puissance fixe pour l'industrie

Référence: ZR

TOKEN

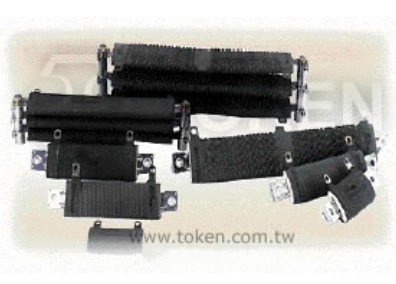

Résistance de puissance empilable plate à fil enroulé - ZR

fiche technique résistance ZR

Détail produit

Les résistances à noyau céramique de forme ovale de Token Electronics sont conçues avec un faible encombrement, ce qui les rend idéales pour une installation dans des environnements où l'espace en hauteur est limité. Elles sont également équipées de supports de fixation intégrés, permettant un montage sécurisé sur un châssis et un empilage dans des zones à surface limitée. Une fois correctement fixés, ces supports offrent un effet de dissipation thermique supplémentaire, permettant une réduction de la taille par watt dissipé. Les résistances plates ZR, robustes, sont entièrement soudées et recouvertes d'une résine sans plomb et ininflammable, garantissant sécurité et fiabilité. Elles sont constituées d’un noyau céramique tubulaire plat doté de deux bornes, et intègrent un élément résistif à enroulement de fil, réalisé en fil de cuivre ou en alliage de chrome, selon les exigences de chaque application.

Applications:

Modélisation pédagogique
Tests de charge
Machines industrielles
Distribution d'énergie électrique
instruments de mesure
Installations de contrôle automatisé

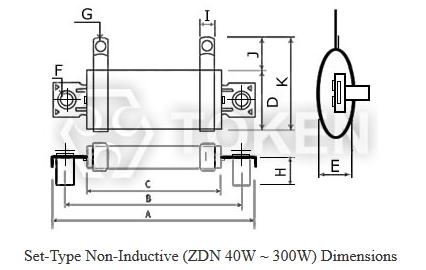

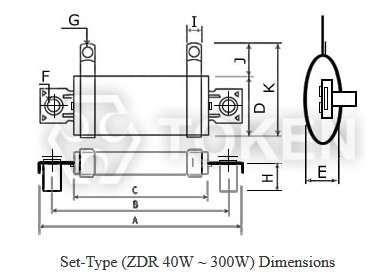

Dimensions :

Puissance nominale [W]	Dimensions [mm] A	B	C	D	E	F	G	H	I	J	K	Plage de résistance [Ω]
40	83	70	50	28	11	5.2	4.1	13	6.5	12	42	1~1K
55	123	110	90	28	11	5.2	4.1	13	6.5	12	42	1.5~2K
70	153	140	120	28	11	5.2	4.1	13	6.5	12	42	2~3K
95	183	170	150	28	11	5.2	4.1	13	6.5	12	42	2.5~4K
100	193	180	160	28	11	5.2	4.1	13	6.5	12	42	3~5K
120	218	205	185	28	11	5.2	4.1	13	9	12	42	3.5~6K
150	218	205	185	35	11	5.2	5.2	13	9	13	48	4~7K
200	243	230	210	35	11	5.2	5.2	13	9	13	48	4.5~8K
250	287	274	254	35	11	5.2	5.2	13	9	13	48	5~9K
300	333	320	300	35	11	5.2	5.2	13	9	13	48	5.5~10K

Puissance nominale [W]	Dimensions [mm] A	B	C	D	E	F	G	H	I	J	K	Plage de résistance [Ω]
60	83	70	50	28	11	5.2	4.1	13	6.5	12	42	1~4K
80	123	110	90	28	11	5.2	4.1	13	6.5	12	42	1.5~5K
100	153	140	120	28	11	5.2	4.1	13	6.5	12	42	2~7K
140	183	170	150	28	11	5.2	4.1	13	6.5	12	42	2.5~9K
150	193	180	160	28	11	5.2	4.1	13	6.5	12	42	3~10K
180	218	205	185	28	11	5.2	4.1	13	9	12	42	3.5~12K
225	218	205	185	35	11	5.2	5.2	13	9	13	48	4~15K
300	243	230	210	35	11	5.2	5.2	13	9	13	48	4.5~20K
375	287	274	254	35	11	5.2	5.2	13	9	13	48	5~25K
450	333	320	300	35	11	5.2	5.2	13	9	13	48	5.5~30K

Puissance nominale [W]	Dimensions [mm] A	B	C	D	E	F	G	H	I	J	K	Plage de résistance [Ω]
40	83	70	50	28	11	5.2	4.1	13	6.5	12	42	1~1K
55	123	110	90	28	11	5.2	4.1	13	6.5	12	42	1.5~2K
70	153	140	120	28	11	5.2	4.1	13	6.5	12	42	2~3K
95	183	170	150	28	11	5.2	4.1	13	6.5	12	42	2.5~4K
100	193	180	160	28	11	5.2	4.1	13	6.5	12	42	3~5K
120	218	205	185	28	11	5.2	4.1	13	9	12	42	3.5~6K
150	218	205	185	35	11	5.2	5.2	13	9	13	48	4~7K
200	243	230	210	35	11	5.2	5.2	13	9	13	48	4.5~8K
250	287	274	254	35	11	5.2	5.2	13	9	13	48	5~9K
300	333	320	300	35	11	5.2	5.2	13	9	13	48	5.5~10K

Puissance nominale [W]	Dimensions [mm] A	B	C	D	E	F	G	H	I	J	K	Plage de résistance [Ω]
60	83	70	50	28	11	5.2	4.1	13	6.5	12	42	1~4K
80	123	110	90	28	11	5.2	4.1	13	6.5	12	42	1.5~5K
100	153	140	120	28	11	5.2	4.1	13	6.5	12	42	2~7K
140	183	170	150	28	11	5.2	4.1	13	6.5	12	42	2.5~9K
150	193	180	160	28	11	5.2	4.1	13	6.5	12	42	3~10K
180	218	205	185	28	11	5.2	4.1	13	9	12	42	3.5~12K
225	218	205	185	35	11	5.2	5.2	13	9	13	48	4~15K
300	243	230	210	35	11	5.2	5.2	13	9	13	48	4.5~20K
375	287	274	254	35	11	5.2	5.2	13	9	13	48	5~25K
450	333	320	300	35	11	5.2	5.2	13	9	13	48	5.5~30K

Les résistances de puissance bobinées industrielles de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
