Résistance bobinée de puissance fixe pour l'industrie

Référence: DRE

TOKEN

Résistances bobinées à bord arrondi pour forte intensité - DRE

Détail produit

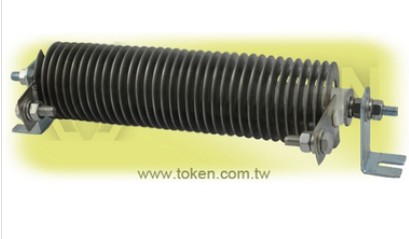

La résistance à enroulement bordé rond DRE de Token Electronics est un composant polyvalent et robuste, doté d’une conception légère. Elle est fabriquée à partir d’un alliage d’acier inoxydable de haute qualité, résistant à la corrosion. La résistance DRE comprend des tiges traversantes, des barres traversantes, des bornes fixes, la visserie ainsi qu’un élément résistif en acier inoxydable. Elle est soutenue par une barre de montage fendue à chaque extrémité. Les connexions fixes sont réalisées en soudant des languettes en acier inoxydable à chaque extrémité de l’élément, ou à divers points le long de celui-ci pour permettre des raccordements multiples. L’élément en forme de ruban est bobiné sur chant en hélice, puis monté sur un noyau en porcelaine traversé en son centre par une tige filetée. La série DRE de Token est également disponible dans de nombreuses configurations de montage, telles que la version à tige filetée, le montage universel à enroulement sur chant, ou avec des supports de fixation compatibles avec les styles Vishay ou Ohmite. De nombreuses options matérielles standard permettent de livrer des résistances entièrement assemblées, ce qui facilite leur intégration dans l'assemblage final. Les assemblages peuvent être câblés en parallèle ou en série afin de répondre aux exigences spécifiques de l'application. Des borniers et des interrupteurs thermiques sont également disponibles.

Caractéristiques:

Courant électrique de 5,1A à 105A
Tolérance nominale de résistance ±10 % (K)
Plage de valeurs de résistance de 0,08 Ω à 42,1 Ω
Adaptée aux applications à courant élevé

Applications:

Bancs de charge
Résistances de démarrage de moteurs
Résistances pour machines industrielles
Éoliennes
Résistances de distribution électrique
Résistances de freinage dynamique
Résistances de branchement
Filtres harmoniques

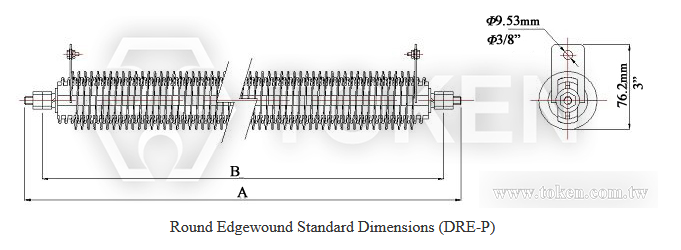

Dimensions (DRE-P) :

Code dimensionnel	2	3	4	5	6	7	8	9
Dimensions	[mm]
A	228.6	285.75	381	438.15	615.95	615.95	762	838.2
B	177.8	254.0	330.2	406.4	457.2	558.80	635	711.2

Spécifications électriques modèle DRE-P à enroulement sur chant :

Code dimensionnel	2	3	4	5	6	7	8	9
Courant [A]	Résistance (Ω) à 25 °C, tolérance de résistance (10 %)
11	2.3	3.7	5.1	6.5	7.9	9.3	10.7	12.0
12	1.9	3.1	4.3	5.4	6.6	7.8	8.9	10.0
18	1.1	1.7	2.4	3.0	3.6	4.3	4.9	5.5
21	0.79	1.26	1.73	2.2	2.67	3.14	3.6	4.1
24	0.62	1.0	1.4	1.75	2.1	2.5	2.87	3.2
27	0.50	0.80	1.1	1.4	1.7	2.0	2.3	2.6
29	0.44	0.70	0.96	1.2	1.5	1.7	1.95	2.2
35	0.31	0.50	0.69	0.88	1.1	1.3	1.5	1.7
40	0.24	0.39	0.54	0.68	0.83	0.97	1.12	1.3
45	0.22	0.35	0.46	0.61	0.74	0.87	1.0	1.1
50	0.17	0.27	0.37	0.47	0.57	0.67	0.77	0.87
60	-	0.20	0.27	0.33	0.40	0.47	0.58	0.65
70	-	0.15	0.20	0.25	0.30	0.35	0.40	0.45
85	-	0.12	0.15	0.18	0.23	0.27	0.31	0.35
105	-	0.09	0.12	0.15	0.18	0.21	0.24	0.27

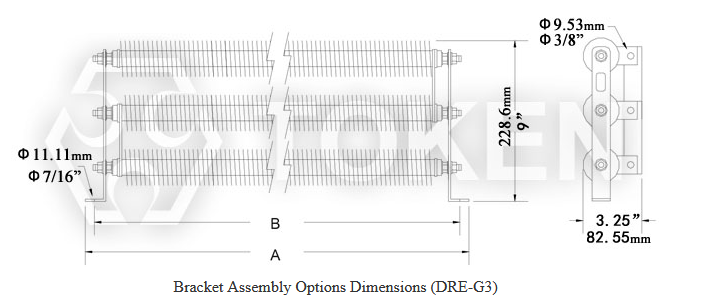

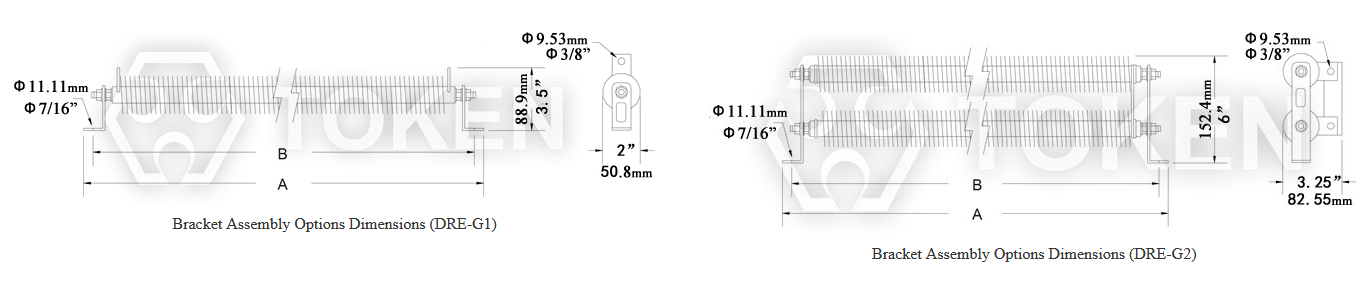

Dimensions (DRE-G) :

Code dimensionnel	2	3	4	5	6	7	8	9
Dimensions	[mm]
A	228.6	304.8	381	457.25	508	609.6	685.8	762
B	203.2	579.4	355.6	431.8	482.6	584.2	660.4	736.6

Spécifications électriques modèle DRE-G à enroulement sur chant :

Code dimensionnel	2	3	4	5	6	7	8	9
Courant [A]	Résistance (Ω) à 25 °C, tolérance de résistance (10 %)
11	2.3	3.7	5.1	6.5	7.9	9.3	10.7	12.0
12	1.9	3.1	4.3	5.4	6.6	7.8	8.9	10.0
18	1.1	1.7	2.4	3.0	3.6	4.3	4.9	5.5
21	0.79	1.26	1.73	2.2	2.67	3.14	3.6	4.1
24	0.62	1.0	1.4	1.75	2.1	2.5	2.87	3.2
27	0.50	0.80	1.1	1.4	1.7	2.0	2.3	2.6
29	0.44	0.70	0.96	1.2	1.5	1.7	1.95	2.2
35	0.31	0.50	0.69	0.88	1.1	1.3	1.5	1.7
40	0.24	0.39	0.54	0.68	0.83	0.97	1.12	1.3
45	0.22	0.35	0.46	0.61	0.74	0.87	1.0	1.1
50	0.17	0.27	0.37	0.47	0.57	0.67	0.77	0.87
60	-	0.20	0.27	0.33	0.40	0.47	0.58	0.65
70	-	0.15	0.20	0.25	0.30	0.35	0.40	0.45
85	-	0.12	0.15	0.18	0.23	0.27	0.31	0.35
105	-	0.09	0.12	0.15	0.18	0.21	0.24	0.27

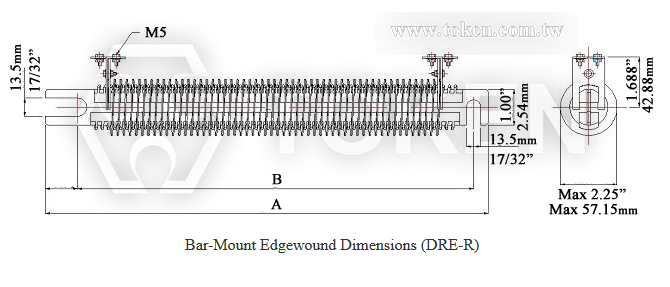

Dimensions (DRE-R) :

Code dimensionnel	2	3	4	5	6	7	8
Dimensions	[mm]
A	225.43	301.63	377.83	454.03	530.23	606.43	682.63
B	184.15	260.35	336.55	412.75	488.95	565.15	641.35

Spécifications électriques modèle DRE-R à enroulement sur chant :

Code dimensionnel	2	3	4	5	6	7	8
Courant [A]	Résistance (Ω) à 25°C, tolérance de résistance (10%)
5.1	7.9	13.6	19.3	25.0	30.7	36.4	42.1
5.9	6.3	10.9	15.4	20.0	24.5	29.0	33.5
6.6	5.3	9.2	13.0	17.0	20.8	24.6	28.4
7.6	4.1	7.1	10.0	13.0	15.9	18.8	21.7
8.3	3.4	5.9	8.5	11.0	13.5	16.0	18.5
9.4	2.70	4.60	6.50	8.50	10.4	12.3	14.2
10.3	2.10	3.70	6.30	6.80	8.30	9.80	11.3
11.8	1.70	2.90	4.20	5.40	6.60	7.80	9.00
12.7	1.40	2.40	3.50	4.50	5.50	6.50	7.50
14.6	1.10	1.90	2.70	3.50	4.30	5.10	5.90
16.3	0.88	1.50	2.20	2.80	3.40	4.00	4.60
18.4	0.69	1.20	1.70	2.20	2.70	3.10	3.50
26	0.56	0.90	1.20	1.60	1.90	2.20	2.50
29	0.45	0.73	1.00	1.30	1.50	1.75	2.00
33	0.35	0.56	0.77	1.00	1.20	1.40	1.60
39	0.26	0.42	0.58	0.75	0.90	1.05	1.20
41	0.23	0.36	0.51	0.67	0.80	0.93	1.06
43	0.21	0.33	0.46	0.60	0.72	0.85	0.98
47	0.17	0.28	0.38	0.50	0.60	0.70	0.80
50	0.12	0.20	0.28	0.37	0.45	0.53	0.61
54	0.11	0.18	0.25	0.33	0.40	0.47	0.54
57	0.10	0.16	0.23	0.30	0.36	0.42	0.48
63	0.08	0.13	0.19	0.25	0.30	0.35	0.40
68	0.07	0.12	0.18	0.22	0.26	0.30	0.34
75	0.06	0.10	0.14	0.18	0.21	0.25	0.30
78	0.052	0.088	0.12	0.16	0.16	0.22	0.25
89	0.046	0.078	0.11	0.14	0.17	0.20	0.23
91	0.040	0.070	0.10	0.12	0.14	0.16	0.18
100	0.033	0.057	0.08	0.10	0.12	0.14	0.16

Les résistances de puissance bobinées industrielles de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
