DRB20

Résistance bobinée de puissance fixe pour l'industrie

Référence: DRB20

TOKEN

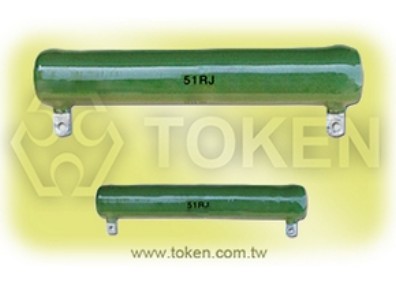

Résistances de puissance bobinées émaillées vitrifiées - DRB20

Détail produit

La résistance émaillée bobinée de puissance DRB20 de Token Electronics est constituée d’un noyau céramique cylindrique, muni de clips à chaque extrémité pour la connexion à des bornes fixes. Un fil résistif en alliage cuivre-nickel ou nickel-chrome est enroulé autour du tube en céramique. La surface est revêtue d’un matériau résistant à l’humidité, à la chaleur, à la corrosion et ininflammable, tel que du silicone, de l’époxy, du ciment ou de la porcelaine vitrifiée. Après un traitement à haute température, la résistance est séchée, l’isolation est stabilisée, puis un cadre à pattes fixes est installé. Grâce à sa grande flexibilité, le DRB20 peut être fabriqué sous différentes configurations, notamment en version à plusieurs bornes, à faible inductance et semi-ajustable. La plage de résistance s’étend de 1,7Ω à 75kΩ, avec des puissances nominales allant de 8W à 500W, et une précision de tolérance optionnelle de ±1%, ±5% ou ±10%. La taille du tube cylindrique en céramique est conforme aux normes industrielles. Les résistance bobinées tubulaire à revêtement vitrifié DRB20 sont largement utilisées comme résistances de freinage, de décharge, de vieillissement ou de charge. Les modèles non inductifs utilisent la méthode d'enroulement Ayrton Perryqui permet d’éliminer l'effet parasite de l'inductance et de minimiser l'inductance globale. Ces résistances conviennent particulièrement aux environnements à forte consommation d'énergie et à haute température. Protégée par un revêtement vitrifié, la DRB20 présente une excellente résistance aux chocs mécaniques externes et à la poussière, tout en offrant une excellente dissipation thermique. Facile à installer et à utiliser, la DRB20 convient à une large gamme d’applications. Comparée à des produits similaires, elle offre plus de 1,2 fois la puissance nominale pour des spécifications équivalentes et supporte des charges continues et des impacts prolongés.

Caractéristiques :

Petite taille, haute résistance
Revêtement émaillé, structure simple, facile à installer
Résistance fixe et résistance réglable en option

Applications :

Outils électriques
Machines à souder
Alimentations électriques
Applications grand public
Produits de divertissement domestique
Appareils électroménagers
Applications de commutation
Applications haute tension
Machines industrielles
Essais de charge
Instrumentation
Dispositifs de contrôle d'automatisation

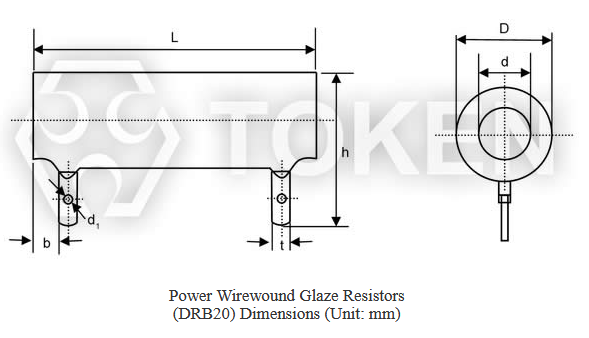

Dimensions (DRB20) :

Type	Dimensions [mm]
Type	L	D	d	H	h	L₁	K	b	t	d₁
DRB20(T^*)-8	35±1.5	14±2	5.5±0.5		28.5±2.5			3.5±0.8	4.5±1	2±0.8
DRB20(T)-10	41±1.5	14±2	5.5±0.5	34±3	28.5±2.5	20±2	6±2	3.5±0.8	4.5±1	2±0.8
DRB20(T)-16	45±1.5	17±2	8±0.5	34±3	31±2.5	23±2	6±2	3.5±0.8	4.5±1	2±0.8
DRB20(T)-20	51±2	17±2	8±0.5	34±3	31±2.5	30±3	6±2	3.5±0.8	4.5±1	2±0.8
DRB20(T)-25	51±2	21±2.5	12±0.6	39±3	35±2.5	30±3	6±2	3.5±0.8	4.5±1	2±0.8
DRB20(T)-30	71±2.2	21±2.5	12±0.6	39±3	35±2.5	44±3	6±2	3.5±0.8	4.5±1	2±0.8
DRB20(T)-40	87±2.2	21±2.5	12±0.6	39±3	35±2.5	57±3		3.5±0.8	4.5±1	2±0.8
DRB20(T)-50	91±2.4	29±3	20±1.1	47±3	43±2.5	60±3	7±2	4.5±1	6±1	2.5±0.8
DRB20(T)-75	140±3.2	29±3	20±1.1	47±3	43±2.5	110±3	7±2	4.5±1	6±1	2.5±0.8
DRB20(T)-100	170±3.5	29±3	20±1.1	47±3	43±2.5	140±3	7±2	4.5±1	6±1	2.5±0.8
DRB20(T)-150	215±4	29±3	20±1.1	47±3	43±2.5	185±3	7±2	4.5±1	6±1	4±0.8
DRB20(T)-200	215±4	38±3	38±3	61±3	58±2	160±3	7±2	8±1	9±1	4±0.8
DRB20(T)-250	266±4	30±2	30±2	50±3	50±2	210±4	7±2	8±1	9±1	4±0.8
DRB20(T)-300	266±4	36±2	36±2	58±3	58±2	210±4	8±2	8±1	9±1	4±0.8
DRB20(T)-400	250±4	54±2	54±2	76±3	77±3	180±4	10±2	8±1	16±1	8±1
DRB20(T)-500	300±4	54±2	30±2	76±3	77±3	230±4	10±2	8±1	16±1	8±1

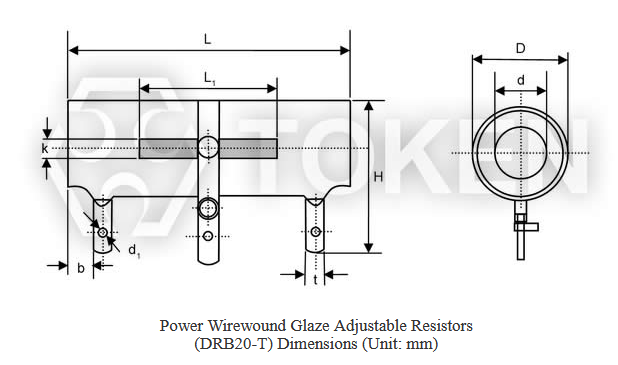

*(T): Résistances bobinées réglable

Spécifications électriques :

Type	Puissance nominale [W]	Résistance [Ω]		Poids [g]
Type	Puissance nominale [W]	DRB20	DRB20-T	Fixe	Ajustable
DRB20 (DRB20T)	8	5.1~3.3k		23
	10	5.1~10k	5.1~200	17	34
	16	5.1~15k	5.1~220	36	42
	20	5.1~20k	5.1~430	44	52
	25	10~24	10~510	57	68
	30	10~30K	10~1K	80	90
	40	20~51K	20~1.2K	98	110
	50	24~56K	20~1.5K	132	150
	75	20~51K	24~2K	253	270
	100	24~62K	20~4.3K	286	200
	150	20~75K	20~4.3K	385	300
	200	4.7~68K	5.1~4.3K	475	400
	250	4.7~68K	5.1~4.3K	510	530
	300	1.7~68K	5.1~4.3K	630	650
	400	4.7~75K	6.2~5.1K	1000	1050
	500	4.7~75K	6.2~5.1K	1340	1400

Les résistances de puissance bobinées industrielles de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
