Résistance bobinée de puissance fixe pour l'industrie

Référence: BOX

TOKEN

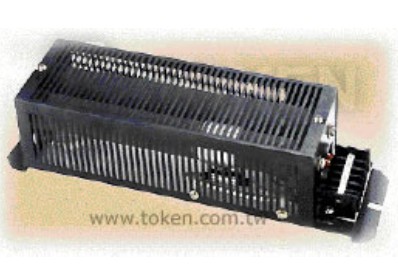

Boîtier de résistance de puissance haute tension à grille - BOX

Détail produit

Token Electronics propose des résistances de puissance montées dans des coffrets de type BOX, pouvant être pré-câblées pour une installation facile, aussi bien en usine chez le fabricant d’origine que sur site industriel. La conception de la série BOX permet d’intégrer pratiquement toutes les combinaisons possibles d’unités de résistances bobinées de puissance à l’intérieur du coffret, afin de répondre aux exigences spécifiques des clients. Lasérie BOX est capable d’absorber une énergie élevée sous haute tension tout en conservant un caractère non inductif (pour la version non inductive). Des modèles jusqu’à 4800 watts sont disponibles, selon la valeur de résistance demandée. Des borniers, des interrupteurs thermiques, des ouvertures pré-découpées pour conduits, des fusibles et des ventilateurs sont disponibles en option. Lasérie BOX (disponible avec des plaques inférieures pleines, des grilles ou des couvercles ajourés) offre une excellente protection et une sécurité optimale. Ce coffret de type modulaire peut accueillir les séries DR (unités de puissance bobinées cylindriques) ou DQ (unités de puissance bobinées en ruban ondulé). Pour les applications de grande puissance, unestructure soudée est utilisée afin d’assurer une conception robuste et durable, adaptée aux installations de résistances en intérieur comme en extérieur. Des borniers, des interrupteurs thermiques, des ouvertures pré-découpées pour conduits, des fusibles et des ventilateurs sont disponibles en option.

Caractéristiques :

Excellente dissipation thermique
Capacité de charge élevée et durabilité
Faible coefficient de température directement proportionnel

Applications :

Applications de modélisation pédagogique
Essais de charge
Machines industrielles
Résistances de freinage dynamique
Instruments
Installations de contrôle d'automatisation.

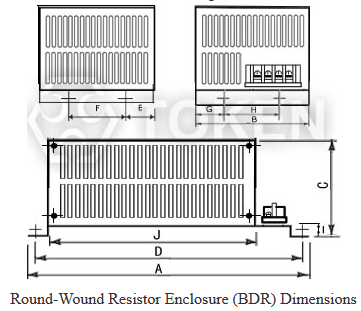

Dimensions du boîtier à enroulement rond (BDR 200W-3200W) :

Puissance nominale [W]	Dimensions [mm]											Plage de résistance [Ω]
Puissance nominale [W]	Cas	A	B	C	D	E	F	G	H	I	J	Plage de résistance [Ω]
200	A	345	90	76	325	45		43		8	268	5.5~20K
400	A	345	90	76	325	45		43		8	268	5~40K
400	B	450	152	100	428	30	90	74		10	355	4.5~40K
800	B	450	152	100	428	30	90	74		10	355	4~80K
1200	C	450	300	100	428	74	146	74	146	10	355	3.5~120K
1600	C	450	300	100	428	74	146	74	146	10	355	3~160K
2000	D	560	250	195	535	27	190	122		10	420	2.5~200K
2400	D	560	250	195	535	27	190	122		10	420	2~400K
2800	D	560	250	195	535	27	190	122		10	420	1.5~280K
3200	D	560	250	195	535	27	190	122		10	420	1~320K

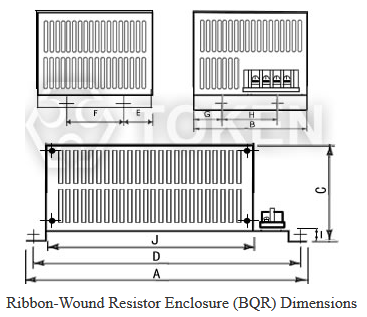

Dimensions du boîtier à enroulement en ruban (BQR 300W-4800W) :

Puissance nominale [W]	Dimensions [mm]											Plage de résistance [Ω]
Puissance nominale [W]	Cas	A	B	C	D	E	F	G	H	I	J	Plage de résistance [Ω]
300	A	345	90	76	325	45		43		8	268	5.5~30
600	A	345	90	76	325	45		43		8	268	5~60
600	B	450	152	100	428	30	90	74		10	355	4.5~60
1200	B	450	152	100	428	30	90	74		10	355	4~120
1800	C	450	300	100	428	74	146	74	146	10	355	3.5~180
2400	C	450	300	100	428	74	146	74	146	10	355	3~240
3000	D	560	250	195	535	27	190	122		10	420	2.5~300
3600	D	560	250	195	535	27	190	122		10	420	2~360
4200	D	560	250	195	535	27	190	122		10	420	1.5~420
4800	D	560	250	195	535	27	190	122		10	420	1~480

Les résistances de puissance bobinées industrielles de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
