LM2591HV

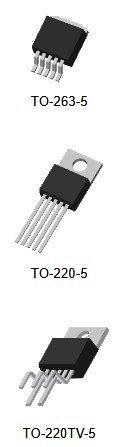

Les régulateurs de la série LM2591HV de HTC Korea sont des circuits intégrés monolithiques qui assurent toutes les fonctions actives d'un régulateur de commutation abaisseur (buck), capable de piloter une charge de 1A avec une excellente régulation de ligne et de charge. Ces dispositifs sont disponibles avec des tensions de sortie fixes de 3,3V, 5,0V et 12V ainsi qu'en une version à sortie réglable. Disponible en boîtier standard TO-220 à 5 broches et en boîtier TO-263 à 5 broches pour montage en surface. L'arrêt externe est inclus, avec un courant de veille type de 30 μA. Le commutateur de sortie comprend une limitation du courant cycle par cycle, ainsi qu'un arrêt thermique et une protection contre les courts-circuits de sortie pour une protection totale en cas de dysfonctionnement.

Caractéristiques du régulateur LM2591HV :

• Tension de sortie fixe : 3,3V, 5,0V, 12V
• Plage de tension de sortie de la version réglable : 1,23V à 57V
• ±4% maximum en fonction de la ligne et de la charge
• Courant de sortie garanti de 1.0A
• Plage de tension d'entrée : jusqu'à 60V
• Nécessite seulement 4 composants externes
• Excellentes spécifications de régulation de ligne et de charge
• Oscillateur interne à fréquence fixe de 150 kHz
• Mode veille à faible consommation, ISTB type de 30μA
• Efficacité élevée
• Arrêt thermique et protection de la limite de courant
• Protection contre les courts-circuits de sortie par réduction de la fréquence par 3.

Applications du régulateur LM2591HV :

• Régulateur abaisseur simple à haut rendement (Buck)
• Pré-régulateur efficace pour les régulateurs linéaires
• Régulateurs à découpage sur carte

X.X = Tension de sortie = 3.3, 5.0, 12
