Résistance bobinée de puissance réglable pour l’industrie

Référence: DRS

TOKEN

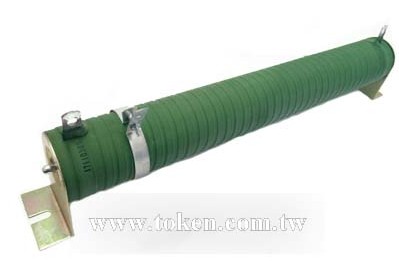

Résistance ajustable à enroulement lisse - DRS

Détail produit

Les résistances bobinées haute énergie DRS de Token Electronics sont équipées d’une cosse ajustable, ce qui les rend idéales pour l’ajustement précis des circuits, l’obtention de valeurs de résistance personnalisées et le réglage d’équipements fonctionnant à différentes tensions secteur. Les résistances DRS sont dotées d’un noyau creux permettant une fixation sûre à l’aide de boulons traversants avec rondelles ou clips à ressort. Elles offrent également une excellente durabilité grâce à leur revêtement en émail vitrifié sans plomb ou en silicone, ainsi qu’à leur construction entièrement soudée.

Caractéristiques :

Tolérance de résistance : J(±5 %), K(±10 %)
Revêtement résistant aux flammes et mécaniquement robuste
Bornes adaptées au soudage ou au raccordement par boulons
Cosse réglable fournie.
Adaptées aux applications à forte puissance.

Dimensions (DRS-A 20W~1300W) :

Puissance nominale [W]	Dimensions [mm]															Valeur max. de résistance sélectionnable [Ω]
Puissance nominale [W]	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	Valeur max. de résistance sélectionnable [Ω]
20	60	17	8	22	5	78	2	12	4	90	36	1.0	-	6	16	1~150
30	80	17	8	22	5	100	2	12	4	112	36	1.0	-	6	16	1~250
40	110	17	8	22	5	128	2	12	4	140	36	1.0	-	6	16	1~400
50	110	25	16	30	8	150	5	18	6	166	58	1.2	6	-	27	1.5~500
60	90	28	18	32	8	130	5	19	6	146	60	1.2	6	-	27	1.5~550
80	110	28	18	32	8	150	5	19	6	166	60	1.2	6	-	27	2~650
100	140	28	18	32	8	180	5	19	6	196	60	1.2	6	-	27	2~750
120	160	28	18	32	8	200	5	19	6	216	60	1.2	6	-	27	3~850
150	195	28	18	32	8	235	5	19	6	251	60	1.2	6	-	27	3~1.2K
160	185	35	24	36	10	225	5	19	8	245	76	1.6	6	-	34	5~1.3K
200	210	35	24	36	10	250	5	19	8	274	76	1.6	6	-	34	6~1.5K
250	210	40	25	38	12	250	5	20	8	274	78	1.6	6	-	34	6~2K
300	260	40	25	38	12	300	5	20	8	320	78	1.6	6	-	34	7~2.5K
400	330	40	25	38	12	370	5	20	8	395	78	1.6	6	-	34	8~3.5K
500	330	50	35	50	12	380	6	25	9	400	100	1.6	8	-	40	8~4.5K
600	400	50	35	50	12	450	6	25	9	470	100	1.6	8	-	40	8~5.5K
700	460	50	35	50	12	510	6	25	9	530	100	1.6	8	-	40	12~7k
800	460	60	40	55	15	515	6	30	10	535	110	1.6	10	-	50	12~8K
1000	540	60	40	55	15	595	6	30	10	615	110	1.6	10	-	50	15~9K
1300	650	65	42	62	15	702	6	30	10	722	115	1.6	10	-	50	15~11K

Dimensions (DRSB 15W~20000W) :

Puissance nominale [W]	Dimensions [mm]										Valeur max. de résistance sélectionnable [Ω]
Puissance nominale [W]	R	L1	L2	L3	H	N	d	M	q	Q	Valeur max. de résistance sélectionnable [Ω]
15	15	45	65	85	85	40	6	3.5	3.5	4.5	1~1K
20	15	50	70	90	90	40	6	3.5	3.5	4.5	1~1K
25	20	50	80	100	100	50	6	3.5	3.5	5	2~1K
30	20	70	100	120	120	50	6	3.5	3.5	5	2~1K
40	20	87	115	137	137	50	6	3.5	3.5	5	2~1K
50	28	90	115	143	143	68	9	4.5	5.5	6	5~1K
80	28	90	115	143	143	68	9	4.5	5.5	6	5~2K
100	28	170	195	223	223	68	9	4.5	5.5	6	10~3K
150	28	215	240	268	268	68	9	4.5	5.5	6	10~3K
200	28	267	292	320	320	68	9	4.5	5.5	6	10~5K
250	28	267	292	320	320	68	9	4.5	5.5	6	10~5K
300	40	267	300	343	343	90	10	4.5	6	6	20~5K
400	40	330	365	406	406	90	10	4.5	6	6	20~5K
500	50	330	365	415	415	98	10	6	8.5	8	20~5K
600	50	330	365	415	415	98	10	6	8.5	8	20~5K
700	50	400	435	485	485	95	10	6	8.5	8	20~5K
800	70	300	320	362	138	138	15	8	-	8	40~500
1000	70	300	320	362	138	138	15	8	-	8	40~500
1500	70	415	435	477	138	138	15	8	-	8	40~500
2000	70	510	530	572	138	138	15	8	-	8	40~500
2500	70	600	620	662	138	138	15	8	-	8	40~500
3000	70	600	620	662	138	138	15	8	-	8	40~500
4000	100	430	450	521	155	155	15	8	-	8	40~500
5000	100	500	620	691	155	155	15	8	-	8	40~500
6000	100	600	720	791	155	155	15	8	-	8	40~500
10000	150	600	625	720	350	350	30	8	-	10	40~500
12000	150	660	685	780	350	350	30	8	-	10	40~500
15000	150	660	685	780	350	350	30	8	-	10	40~500
20000	150	1000	1030	1120	350	350	30	8	-	10	40~500

Les résistances de puissance bobinées industrielles de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
