Résistance bobinée de puissance réglable pour l’industrie

Référence: DQS

TOKEN

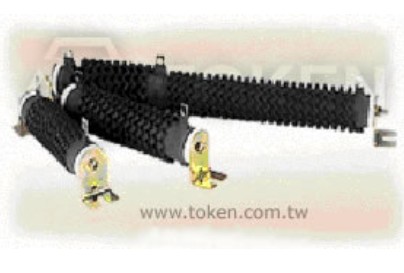

Résistances de puissance réglables à enroulement nervuré - DQS

Détail produit

Les résistances bobinées réglables (DQS) constituent depuis des années l'une des principales gammes de produits de Token Electronics. Ces résistances “rib-wound” ajustables sont particulièrement utiles lorsqu'il s'agit de dissiper une énergie élevée dans les plages ohmiques faibles et avec une capacité de puissance élevée. La conception précise du bobinage permet d'obtenir des enroulements uniformes, extrêmement proches les uns des autres, ce qui permet d'obtenir des valeurs de résistance nettement plus élevées. Offrant des économies significatives d'espace et de coût, la série réglable DQS est le remplacement idéal de nombreuses résistances à fil rond standard.

Caractéristiques :

Tolérance de résistance : K(±10 %), J(±5 %), H(±3 %)
Résistance de puissance à enroulement nervuré avec cosse réglable fournie
Adaptée aux applications nécessitant une forte dissipation d'énergie dans les plages ohmiques faibles
Conçues comme des résistances à usage intensif pour résister à des cycles de démarrage-arrêt fréquents
Noyau creux permettant une fixation sûre à l'aide de clips à ressort ou de boulons traversants avec rondelles
Revêtement ignifuge et construction entièrement soudée durable. Bornes adaptées au raccordement par boulons ou par soudure

Dimensions (DQS 75W~2000W) :

Puissance nominale [W]	Dimensions [mm]														Valeur max. de résistance sélectionnable [Ω]
Puissance nominale [W]	A	B	C	D	E	F	G	H	I	J	K	L	M	O	Valeur max. de résistance sélectionnable [Ω]
75	110	25	16	30	8	150	5	18	6	166	58	1.2	6	27	1.5~8
90	90	28	18	32	8	130	5	19	6	146	60	1.2	6	27	1.5~9
120	110	28	18	32	8	150	5	19	6	166	60	1.2	6	27	2~12
150	140	28	18	32	8	180	5	19	6	196	60	1.2	6	27	2~15
180	160	28	18	32	8	200	5	19	6	216	60	1.2	6	27	3~18
225	195	28	18	32	8	235	5	19	6	251	60	1.2	6	27	3~23
240	185	35	24	36	10	225	5	19	8	245	76	1.6	6	34	5~24
300	210	35	24	36	10	250	5	19	8	274	76	1.6	6	34	5~30
375	210	40	25	38	12	250	5	20	8	274	78	1.6	6	34	6~38
450	260	40	25	38	12	300	5	20	8	320	78	1.6	6	34	6~45
600	330	40	25	38	12	370	5	20	8	395	78	1.6	6	34	7~60
750	330	50	35	50	12	380	6	25	9	400	100	1.6	8	40	8~75
900	400	50	35	50	12	450	6	25	9	470	100	1.6	8	40	8~90
1000	460	50	35	50	12	510	6	25	9	530	100	1.6	8	40	12~100
1200	460	60	40	55	15	515	6	30	10	535	110	1.6	10	50	12~120
1500	540	60	40	55	15	595	6	30	10	615	110	1.6	10	50	15~150
2000	650	65	42	62	15	702	6	30	10	722	115	1.6	10	50	15~200

Les résistances de puissance bobinées industrielles de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
