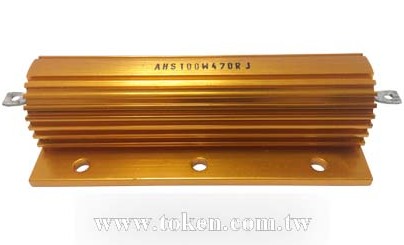

La gamme de résistances de puissance bobinées Token Electronicspour l’industrie électrique comprend des modèles à forte capacité avec boîtier métallique, des résistances fixes bobinées ininflammables, des modèles à ruban ondulé ininflammables, des résistances bobinées coulissantes, des modèles en boîtier, des résistances de démarrage bobinées ainsi que des résistances plates bobinées ininflammables. Les unités à montage sur châssis en aluminium de Token sont conçues pour unedissipation thermique maximale, grâce à un montage ferme sur une surface métallique, optimisant ainsi le transfert de chaleur. La série AH se distingue par une haute dissipation de puissance, des tolérances de précision, le tout dans des dimensions physiques réduites. Les points chauds sont réduits grâce à une encapsulation complète et exclusive de l’élément dans un boîtier en aluminium anodisé. La construction soudée haute performance de la série AH garantit une longue durée de vie sous charge stable, avec des bornes axiales filetées robustes.
Caractéristiques:
- Boîtier en aluminium permettant un montage sur châssis avec fonction de dissipation thermique intégrée,
- Bobinage non-inductif de type Ayrton-Perry disponible : pour en bénéficier, ajoutez la lettre "N" à la référence produit,
- Deux versions disponibles : bobinage standard ou bobinage non-inductif,
- Puissance élevée, structure robuste, format compact et ultra haute précision.
Spécification électrique du AHS (remplissage en silicone) :
| Modèle | Puissance nominale [W] | Plage de résistance [Ω] AHS inductive | Plage de résistance [Ω] AHSN non-inductive | Ppoids max. [g] |
| AHS-5 | 5 | 0.01R~3K | 0.01R~750R | 3 |
| AHS-10 | 10 | 0.01R~5K | 0.01R~1K25 | 6 |
| AHS-25 | 25 | 0.01R~10K | 0.01R~2K | 11 |
| AHS-30 | 30 | 0.01R~10K | 0.01R~2K | 18 |
| AHS-50 | 50 | 0.01R~10K | 0.01R~2K | 30 |
| AHS-75 | 75 | 0.01R~20K | 0.5R~5K | 90 |
| AHS-100 | 100 | 1R~30K | 1R~7K | 265 |
| AHS-150 | 150 | 1R~40K | 1R~10K | 265 |
| AHS-200 | 200 | 1R~50K | 1R~12K | 420 |

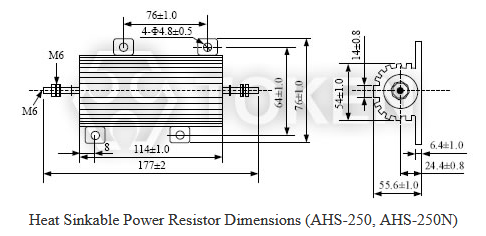

| AHS-250 | 250 | 1R~50K | 1R~12K | 510 |
| AHS-250F | 250 | 1R~50K | 1R~12K | 480 |
| AHS-300 | 300 | 1R~50K | 1R~12K | 580 |
| AHS-500 | 500 | 1R~50K | 1R~12K | 970 |
Dimensions :

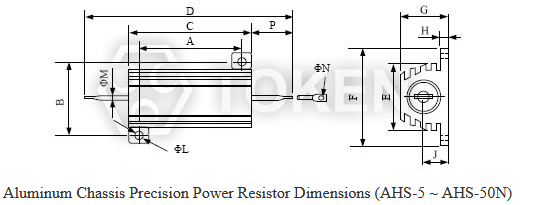

| Modèle | A ( ± 1.0) | B ( ± 1.0) | C ( ± 1.0) | D ( ± 2.0) | E ( ± 1.0) | F ( ± 1.0) | G ( ± 1.0) | H ( ± 0.8) | J ( ± 1.0) | ⌀ L ( ± 0.8) | ⌀ M ( ± 0.8) | ⌀ N ( ± 0.8) | P ( ref.) |
| AHS-5 / AHS-5N | 11.4 | 12.5 | 15.5 | 31 | 8.5 | 16 | 8 | 1.5 | 4.4 | 2.2 | 1.2 | 1.3 | 8 |
| AHS-10 / AHS-10N | 14 | 16 | 19.5 | 40.5 | 11.2 | 21 | 10 | 2 | 5 | 2.5 | 2 | 2.2 | 10.5 |
| AHS-25/30 / AHS-25/30N | 18.3 | 20 | 27 | 48 | 14.3 | 27 | 13 | 2 | 7 | 3.5 | 2 | 2.2 | 10.5 |
| AHS-50 / AHS-50N | 40 | 22 | 50 | 71 | 16.3 | 29 | 15.5 | 2 | 7.3 | 3.5 | 2 | 2.2 | 10.5 |

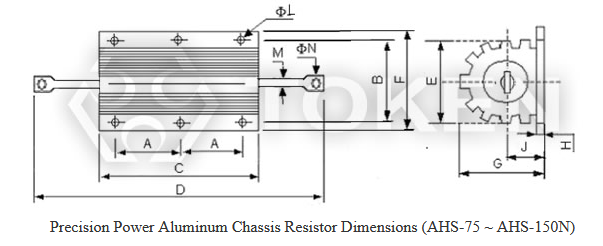

| Modèle | A ( ± 1.5) | B ( ± 1.5) | C ( ± 2.0) | D ( ± 2.0) | E ( ± 1.5) | F ( ± 1.5) | G ( ± 1.5) | H ( ± 0.8) | J ( ± 1.5) | ⌀ L ( ± 1.2) | ⌀ M ( ± 0.8) | ⌀ N ( ± 0.8) |
| AHS-75 / AHS-75N | 23.5 | 37 | 65.5 | 90 | 27 | 48 | 26 | 3.5 | 12 | 4.5 | 3 | 2.7 |
| AHS-100 / AHS-100N | 35 | 37 | 98 | 119 | 27 | 48 | 26 | 3.5 | 11.5 | 4.5 | 2 | 2.7 |
| AHS-150 / AHS-150N | 52 | 37 | 130 | 151 | 27 | 48 | 26 | 3.5 | 11.5 | 4.5 | 3 | 2.7 |

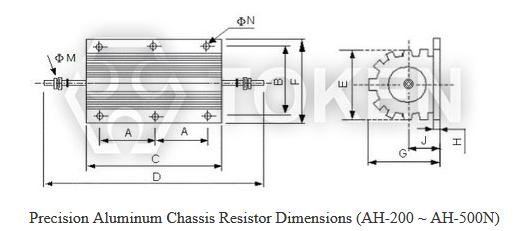

| Modèle | A ( ± 2.5) | B ( ± 2.5) | C ( ± 3.5) | D ( ± 2.5) | E ( ± 2.5) | F ( ± 3.5) | G ( ± 2.5) | H ( ± 1.5) | J ( ± 2.0) | ⌀ M ( ± 1.5) | ⌀ N ( ±1.5) |
| AHS-200 / AHS-200N | 35 | 58 | 92 | 151 | 46.5 | 72 | 45 | 5 | 20 | M5 | 5.5 |
| AHS-250F / AHS-250FN | 45 | 60 | 112 | 165 | 46.5 | 73 | 45 | 5 | 21 | M6 | 5.5 |
| AHS-300 / AHS-300N | 51 | 58 | 130 | 178 | 46.5 | 73 | 45 | 5 | 21 | M6 | 5.5 |
| AHS-500 / AHS-500N | 87 | 58 | 204 | 244 | 46.5 | 73 | 45 | 5 | 21 | M6 | 5.5 |
Les résistances de puissance bobinées de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
