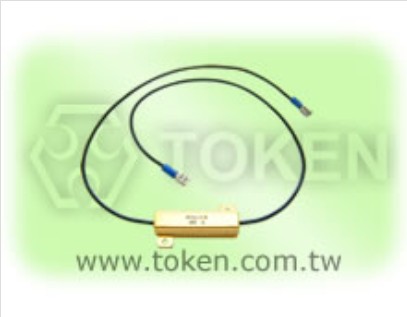

Résistance bobinée de puissance avec boîtier en aluminium

Référence: AHL

TOKEN

Résistances de puissance précises en boîtier aluminium, compatible avec dissipateur thermique -AHL

Détail produit

Les résistances de puissance bobinées en boîtier aluminium de la série AHL de Token Electronics, avec fils prolongés, offrent aux ingénieurs concepteurs une flexibilité accrue pour gérer les distances de connexion. Le modèle AHL est une résistance à bornes axiales haute performance, dotée de connexions flexibles. Sa conception moulée avec un boîtier en aluminium permet une puissance nominale supérieure à celle des résistances axiales standard et offre une meilleure résistance aux vibrations, aux chocs et aux conditions environnementales sévères. Les résistances AHL de Token sont encapsulées dans un boîtier en aluminium afin d’assurer une grande stabilité en fonctionnement et de permettre un montage sécurisé sur les surfaces de châssis. Le boîtier métallique fait également office de dissipateur thermique, ce qui permet aux résistances de dépasser les puissances nominales standard.

Caractéristiques:

Noyau : stéatite céramique ou alumine
Grande stabilité, construction robuste
Boîtier : aluminium avec revêtement anodique dur
Types d'enroulement standard et non inductif
Élément : alliage cuivre-nickel, alliage nickel-chrome ou cuivre-manganèse

Spécifications électriques avec câble d'extension (AHL) :

Modèle	Puissance nominale [W]	Plage de résistance [Ω] AHL inductive	Plage de résistance [Ω] AHLN non-inductive	Max. en fonctionnement [V]	Max. en fonctionnement [V]	Dissipateur thermique approprié (châssis en aluminium)
AHL-25	25	0.012~15K	-	500	-	1077 cm² × 1.0 mm d'épaisseur ou équivalent
AHL-25N	25	-	0.02~5.5K	-	300	1077 cm² × 1.0 mm d'épaisseur ou équivalent
AHL-50	50	0.01~40K	-	1300	-	1877 cm² × 1.5 mm d'épaisseur ou équivalent
AHL-50N	50	-	0.02~12K	-	600	1877 cm² × 1.5 mm d'épaisseur ou équivalent
AHL-150	150	0.4~50K	-	1900	-	1896 cm² × 3.2 mm d'épaisseur ou équivalent
AHL-150N	150	-	0.12~25K	-	1340	1896 cm² × 3.2 mm d'épaisseur ou équivalent
AHLA-150	150	0.4~50K	-	1900	-	1896 cm² × 3.2 mm d'épaisseur ou équivalent
AHLA-150N	150	-	0.12~25K	-	1340	1896 cm² × 3.2 mm d'épaisseur ou équivalent

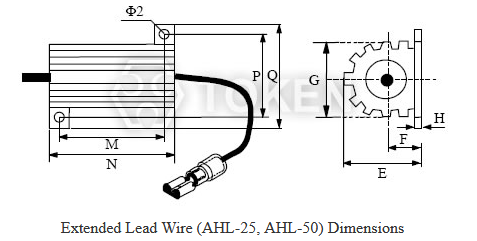

Dimensions :

Modèle	E [mm]	F [mm]	G [mm]	H [mm]	M [mm]	N [mm]	P [mm]	Q [mm]
AHL-25/ AHL-25N	13	7	14.3	2	18.3	27	20	27
AHL-50 / AHL-50N	15.5	7.3	16	2	40	50	22	29

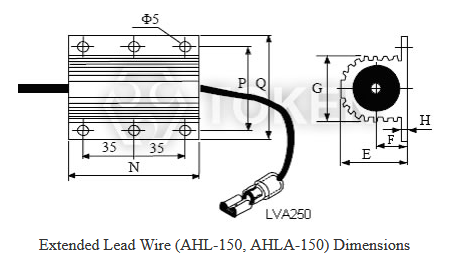

Modèle	E [mm]	F [mm]	G [mm]	H [mm]	N [mm]	P [mm]	Q [mm]
AHL-150 / AHL-150N	45	9.6	46	5	92	57	72
AHLA-150 / AHLA-150N	26	11.5	27	3.5	97	37	48

LVA250 :

Modèle	B [ref]	d ⌀ [mm]	D ⌀ [mm]	L [mm]±0.2mm	H [mm]±0.2mm
LVA2-250	7.4	2.3	4.3	21.0	10.0

Les résistances de puissance bobinées industrielles de marque Token sont fabriqués en Asie et sont d'une qualité irréprochable. Ils seront tout à fait adaptés pour vos applications.
